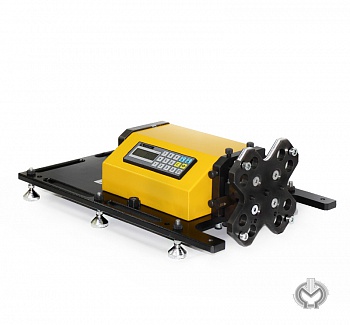

Моментные весы для лопаток турбин МЕРА-ИСМ (одноосевые)
Одноосевые моментные весы МЕРА-ИСМ для измерения абсолютного статического момента лопаток газотурбинных двигателей (ГТД) относительно оси вращения турбины.
Моментные весы МЕРА применяются в составе автоматизированного рабочего места (АРМ) комплектовщика лопаток, в который входят:
- Управляющий компьютер (ноутбук);
- Кабель соединения прибора с ПК;
- Программное обеспечение распределения лопаток.
Характеристики и достоинства моментных весов МЕРА-ИСМ:
- Точное определение момента лопаток турбин;

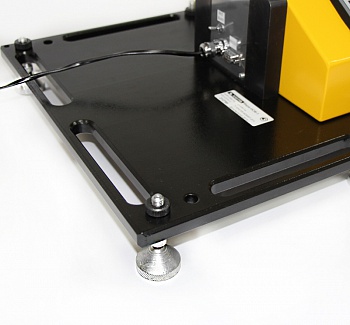

- Прибор укомплектован технологической платформой для гашения вибраций;

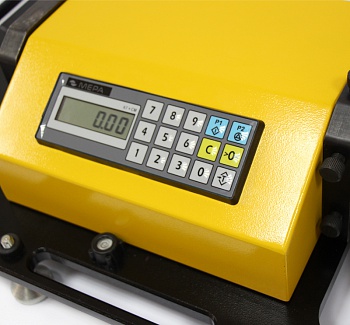

- Дисплей с многофункциональной клавиатурой;

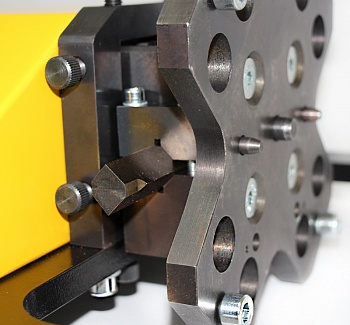

- Адаптивный фланец подготовлен к креплению различных адаптеров для лопаток;
- Совместимость с устройствами предыдущего поколения, позволяет производить измерения с имеющейся оснасткой;
- Интерфейс связи с компьютером;
- Совместим со специальным программным обеспечением, автоматизирующим раскладку лопаток и балансировку облопаченных роторов;

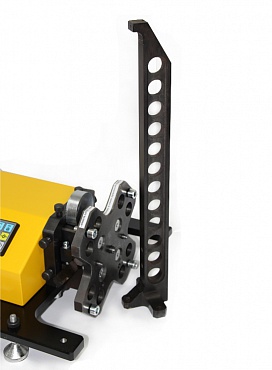

- Тарировочная проставка для проведения калибровки поставляется в комплекте;
- Моментные весы поставляются с первичной поверкой.
Сервисная поддержка
Техническое обслуживание оборудования осуществляется в сервисном центре Мера в Москве.
Обучение персонала заказчика по вопросам эксплуатации оборудования проводится в учебном центре Мера в г. Москве.
Прибор изготовлен по ТУ4343-006-49290937-2010
Свидетельство об утверждении типа средств измерений RU.C.28.004.A №42169
Защита авторского права: ПАТЕНТ №2204117
| Модель | Измеряемый момент Мах, г*см | Измеряемый момент Min, г*см | Дискретность отсчета, г*см | Технические Характеристики | Цена, руб. | Кол-во |
|---|---|---|---|---|---|---|
|
|
2500/10000 | 25 | 0,1/0,5 | Array | ||
|
|
12 500/50 000 | 125 | 0,5/2 | Array | ||
|
|
50 000/200 000 | 500 | 2/5 | Array | ||
|
|
250 000/1 000 000 | 2500 | 10/50 | Array |
| Модификации | ИСМ-0,01 | ИСМ-0,05 | ИСМ-0,2 | ИСМ-1 |
|---|---|---|---|---|
| Прибор изготовлен по ТУ | ТУ 4343-006-49290937-2010 | |||
| Питание от сети В/Гц | 220/50 | |||
| Потребляемая мощность, Вт, не более | 40 | |||
| Погрешность измерения к НИМ¡ % | 0,02 | |||
| Диапазон компенсации статического момента (без изменения НИМ₁ от НИМ₂ в %) | не более 30 | |||
| Диапазон рабочих температур, С | от +10 до +35 | |||
| Масса устройства, кг | 20 | 50 | ||
| Габаритные размеры (ДхШхВ) мм | 360х300х200 | 700х400х300 | ||
* НИМ Наибольший измеряемый момент или максимальный измеряемый момент (Max).
Стандартная комплектация
- Моментные весы Мера-ИСМ необходимой модификации
- Тарировочная проставка (для проведения калибровки)
- Технологическая платформа
- Кабель связи с компьютером
- Кабель заземления
- Адаптер сетевого питания
- Руководство по эксплуатации с отметкой о первичной поверке
- Упаковка для хранения и транспортировки (металлический кейс, либо деревянный контейнер)
Дополнительная комплектация
- Персональный компьютер с установленным ПО "АРМ-комплектовщика лопаток"
 |
 |
 |
 |
Россия патент на изобретение №2204117 |
Свидетельство о регистрации ПО АРМ Комплектовщика лопаток |
Весы моментные ИСМ-I |
Заключение Минпромторга РФ |
